직렬 통신 케이블 RS485 코어 0.91mm 전압 200V

직렬 통신 케이블 RS485 코어 0.91mm 전압 200V

직렬 통신 케이블 RS485 코어 0.91mm 전압 200V

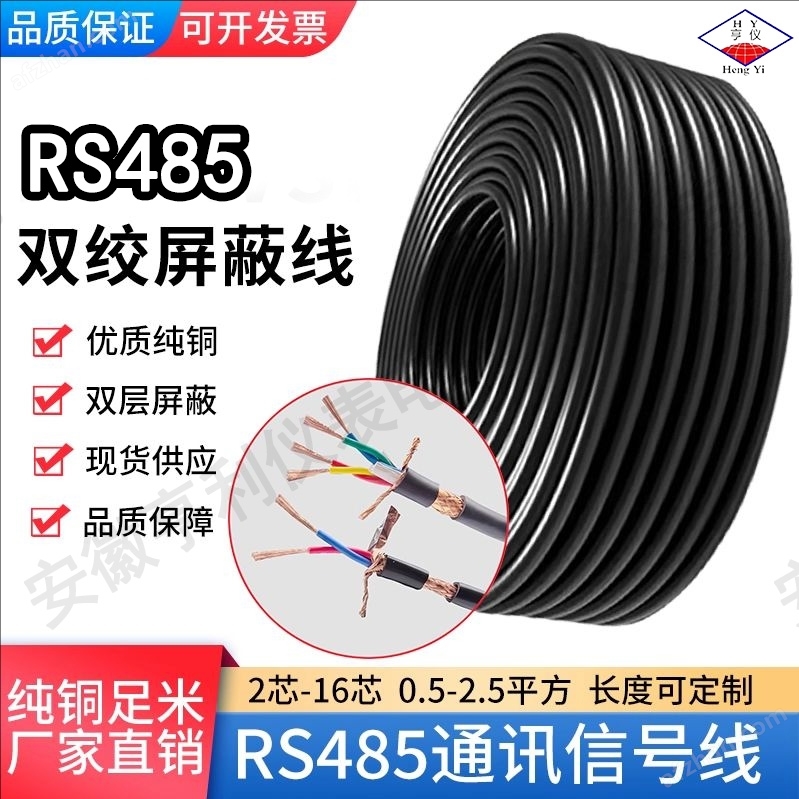

제품 설명: 차폐 쌍교선, 도체는 2 * 2 * 22AWG 여러 가닥의 주석 도금 전해 동사를 교합하여 만든 것으로, 꽃색 PP 절연 커버는 설치 식별에 적합하며, 각 쌍의 선 쌍은 모두 알루미늄 포일/폴리에스테르 벨트 전체 99.9% 차폐, 추가 독립적인 여러 가닥의 교합 주석 도금 동사 접지 도체, 산업 회색 PVC 외부 커버가 있다.

RS-422 인터페이스는 TIA/EIA-422-A 표준으로 명명된 단일 송신, 다중 수신의 단방향 균형 전송 사양입니다.EIA는 응용 프로그램 확장을 위해 1983년에 RS422 인터페이스에 RS-485 표준을 제정하여 다중 지점, 양방향 통신 능력, 즉 여러 송신기가 같은 버스에 연결할 수 있도록 하는 동시에 송신기의 구동 능력과 충돌 보호 특성을 추가하여 버스 범위를 확장한 후 TIA/EIA-485-A 표준으로 명명했다.EIA가 제안한 표준은 모두"RS"를 접두사로 하기 때문에 통신 산업 분야에서는 여전히 위의 표준을 RS를 접두사로 부르는 것이 익숙합니다.

RS422 인터페이스 표준의 정식 명칭은"균형 전압 디지털 인터페이스 회로의 전기 특성"으로, 인터페이스 회로의 특성을 정의한다.실제로 신호 지선이 하나 더 있는데, 모두 5개의 선이다.수신기는 높은 입력 임피던스 및 송신 드라이브가 RS232보다 강력한 구동 기능을 사용하기 때문에 동일한 전송선에 최대 10개의 노드까지 여러 수신 노드를 연결할 수 있습니다.즉, 마스터(Master), 나머지는 슬레이브(Salve)로, 디바이스 간에는 통신할 수 없으므로 RS422 인터페이스는 포인트 투 멀티 양방향 통신을 지원합니다.수신기 입력 임피던스는 4k이므로 발단 부하 능력은 10×4k+100(종접 저항) 이다.RS422 인터페이스 4선 인터페이스는 별도의 송신 및 수신 채널을 사용하기 때문에 데이터 방향을 제어할 필요가 없으며 각 장치 간에 필요한 신호 교환은 소프트웨어 방식(XON/XOFF 핸드셰이크) 또는 하드웨어 방식(별도의 쌍교선 한 쌍)으로 할 수 있습니다.
